Женские брюки




Шорты-бермуды

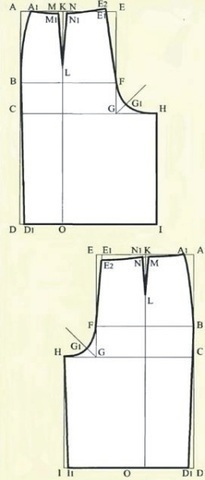

Построение задней половинки

Строим прямой угол из точки А. АВ = высота линии бедер (Вб). (Пример: 18 см.) АС = длина сидения (Цс ). (Пример: 26 см.)

AD = длина шорт (Ди ).

(Пример: 55 см.)

BF = (обхват бедер + прибавка) / 4.

(Пример: (96 см + 2 см) / 4 = 24,5 см.)

BF = CG. GH = 1/3 BF + 2,5 см.

(Пример: 24,5 см / 3 + 2,5 см = 10,7 см.)

ЕЕ 1 = глубина талии сзади = 3 см.

Е1Е2 = баланс брюк = 1 см.

ΣB (сумма вытачек) = (обхват бедер -обхват талии) / 2 - 4 см.

Примечание. 4 см - постоянная величина для построения на типовую фигуру и равна сумме глубины талии спереди и глубины талии сзади.

(Пример: (96 см - 70 см) / 2 - 4 см = = 9 см.)

Раствор боковой вытачки = 0,5 * ΣB.

(Пример: 0,5 * 9 см = 4,5 см.)

АА 1 = глубина боковой вытачки = раствор боковой вытачки / 2.

(Пример: 4,5 см / 2 = 2,3 см.)

А1К = 1/2 А1Е1 -1 см.

Проводим вертикаль через точку К.

Раствор задней вытачки = 0,3 * ΣB.

(Пример: 0,3 * 9 см = 2,7 см.)

МК = NK = глубина задней вытачки = раствор задней вытачки / 2.

(Пример: 2,7 см / 2 = 1,4 см.)

KL = длина задней вытачки = 13,5 см.

ММ 1 = NN1 = 0,5 см.

Проведем верхнюю линию задней половинки по точкам А 1 М1 L N1 Е2.

Проведем биссектрису угла FGH.

Отложим на ней отрезок GG1 = 3 см.

Проведем линию сидения по точкам Е 2 F G1 Н.

Продолжим линию KL до пересечения с линией низа изделия. Эта линия указывает направление долевой нити при раскрое. DD1 = 1 см.

Проведем линию низа изделия по точкам D1 I и боковую линию по точкам А 1 BD1.

Построение передней половинки

Строим прямой угол из точки А.

АВ = высота линии бедер (Вб).

(Пример: 18 см.)

АС = длина сидения (Дс ).

(Пример: 26 см.)

AD = длина шорт (Ди ).

(Пример: 55 см.)

BF = (обхват бедер + прибавка) / 4.

(Пример: (96 см + 2 см) / 4 = 24,5 см.)

BF = CG.

GH = 1/3 BF + 0,5 см.

(Пример: 24,5 см / 3 + 0,5 см = 8,6 см.)

АА 1 = АА1 с чертежа задней половинки.

ЕЕ 1 = глубина талии спереди = 1 см.

Е1Е2 = 1 см.

Проводим отрезок Е2А1.

А1К = 1/2 А1Е2-1 см.

Проводим вертикаль через точку К.

Глубина передней вытачки = 0,2 * ΣB.

(Пример: 0,2 * 9 см = 1,8 см.)

МК = NK = глубина передней вытачки = = раствор передней вытачки / 2.

(Пример: 1,8 см / 2 = 0,9 см.)

KL = длина передней вытачки = 8 см.

Уравниваем стороны вытачки по большей стороне.

N1L = ML

Проводим верхнюю линию передней половинки по точкам А 1 М L N1 Е2.

Проводим биссектрису угла FGH.

Откладываем на ней отрезок GG1 = 3,2 см.

Проводим линию сидения по точкам Е 2 F G1 Н.

Продолжаем линию KL до пересечения с линией низа изделия.

Эта линия указывает направление долевой нити при раскрое.

DD1 = 1 см.

II1 = 1 см.

Проводим линию низа изделия по точкам D1 I1 и боковую линию по точкам А1В D1.
